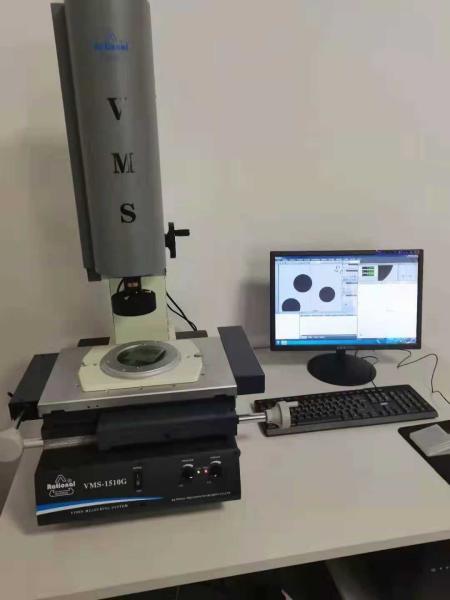

萬濠 2.5D二次元影像儀技術資料（VMS-2010G VMS-3020G ）
( VMS-4030G VMS-5040G )
手動2.5D（二次元影像儀）系列，原理：將工件攝入計算機處理并放大20到187倍，顯示于屏幕上，可以直接拍照存檔或做表面觀察、量測、繪圖，其測量資料可做成EXCEL報表、制圖文件，也可以轉成AutoCAD應用，AutoCAD圖形也可以調入計算機軟件中與工件對比，制成數據，可以在計算機上儲存、打印，更可通過網絡進行傳送。特別適用于種類多、批量少的產品測量，廣泛應用于模具、機械、電子以及其他精密五金等行
一、基本信息：
1 | 型號 | VMS-2010G | VMS-3020G | VMS-4030G | VMS-5040G | |
2 | 機體尺寸 |
| 580*490*850mm | 700*500*940mm | 1000*600*1000 | 1200*700*1100 |
3 | 花崗石 | 350*250mm | 450*350mm | 550*450 | 650*550 | |
4 | 測量行程 | 200*100mm | 300*200mm | 400*300mm | 500*400mm | |
5 | 重量 | 110KG | 160KG | 200KG | 250KG |
二、 影像系統：
1．CCD：高解析度彩色1/3"CCD 2．變焦物鏡倍率：0.7X～4.5X
3．視頻總倍率：29X～187X 4．光源：上表面光、下輪廓光，均可調節亮度。上光源為3環LED冷光源，輪廓光為LED冷光源 激光指示位置
5．精度：分辨率：0.001mm
精 度：≤（3.5+L/200）μm （注：L為被測量長度，單位為mm）
三、產品特點
影像測量儀結合光、機、電一體，將工件攝入計算機處理并放大20到120倍(可選更高放大倍數)，顯示于屏幕上，可以直接拍照存檔或做表面觀察、量測、繪圖，其測量資料可做SPC統計、成EXCEL報表、制圖文件，也可以轉成AUTOCAD應用，AUTOCAD圖形也可以調入計算機軟件中與工件對比，制成數據，可以在計算機上儲存、打印，更可通過網絡進行傳送。
主要特點
精密的傳動裝置設計，實現快速移動。花崗巖結構，框架穩定可靠。
人性化Z軸前置設計，不用高臺手臂就能輕松實現聚焦。
測量數據可導出Excel、Word，AutoCAD等。圖文并茂的報表輸出功能,輕松輸出檢測結果。三軸精密滑軌，保證機器精度及使用壽命。
高清晰度鏡頭和高分辨率CCD，實現產品高清晰度測量。
軟件系統
基本測量功能
1.可測幾何量：點、交點、直線、圓、圓弧、橢圓、角度、平行線、垂直線等2.尺寸標注：長度、角度、坐標、半徑等。
3.組合元素：兩點距離、直線中點、點線距離、圓心距、角平分線、點圓切線、兩線平分距離、兩圓切線、兩圓弧點距離。
4.形位公差：同心度、真圓度、直線度、垂直度、平行度。
輸出及數據統計
可輸出Excel Word報表和AutoCAD文件。
配置清單Configuration List
1 | 儀器主機配大理石X,Y測量工作臺 | 5 | 原裝正版2.5D軟件加密狗一套 |
2 | 0.7 –4.5可調檔位高倍變倍鏡頭 | 6 | 視頻采集卡一套 |
3 | 彩色1/2高清CCD攝像機 | 7 | 校正片，標準圓角度塊各一個 |
4 | 交叉線性精密導軌 | 8 | 說明書合格證一份 |
