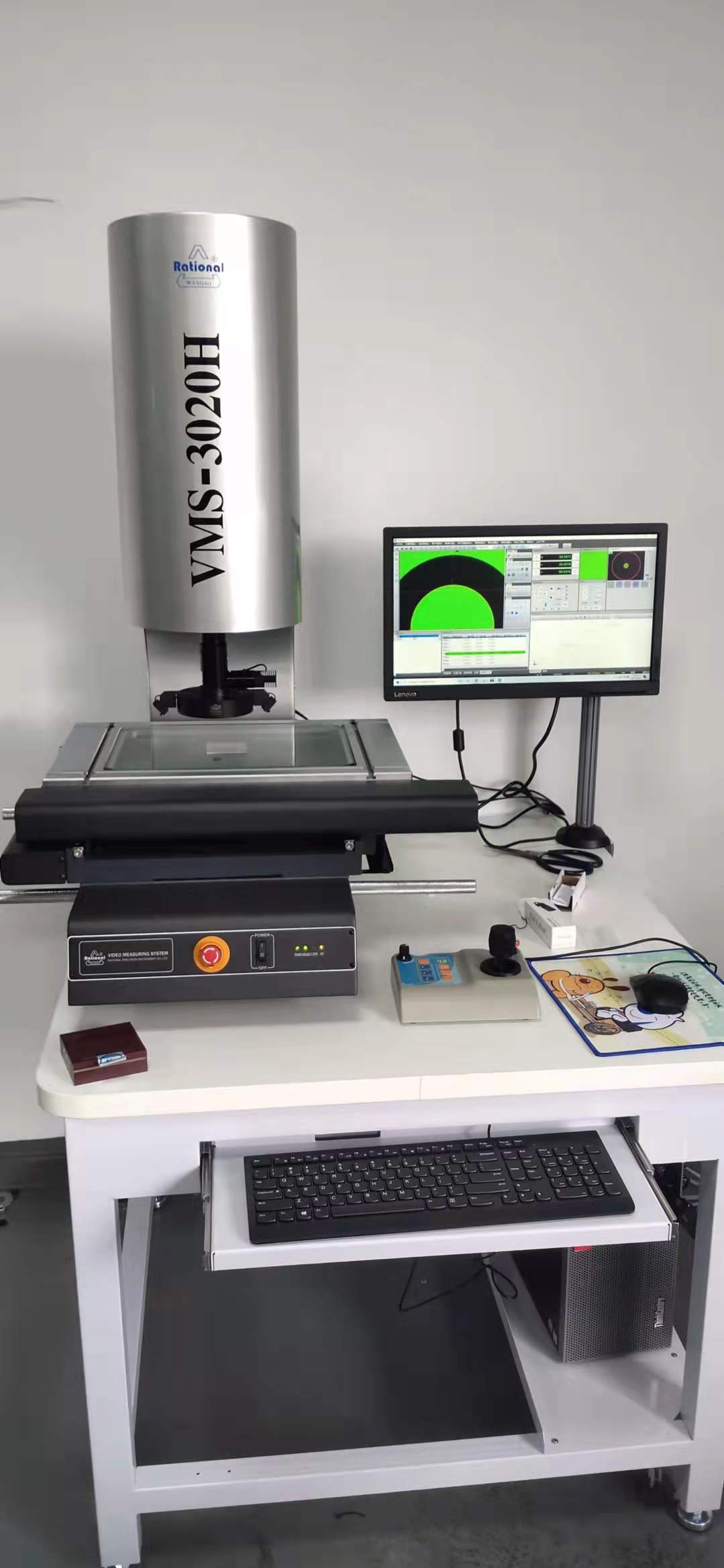

【產品名稱】：萬濠一體式全自動影像測量儀VMS-3020H
一、產品用途：
該儀器適用于以二維為主的應用領域，也能做三維輔助測量；在機械、模具、電子、儀表、五金、塑料等行業被廣泛應用。
二、特點：
1. 整機一體化設計
2. X、Y軸伺服控制，定位精度高、速度快
3. 主體材料結構采用花崗巖，儀器穩定性更好
4. 具有快速自動對焦、自動尋邊、自動測量功能
5. 自主開發QMS3D軟件，功能強大，可滿足客戶不同測量需求
6. SPC數據處理分析，大批量治具測量
7. 程控恒流驅動式五環八區表面冷光光源，可適應復雜的工件測量
三、技術規格參數：
參數/機型 | VMS-3020H |
金屬臺尺寸（mm） | 556*406 |
玻璃臺尺寸（mm | 350*250 |
運動行程（mm | 300*200 |
儀器外形尺寸（mm） | 910*1265*1820 |
儀器重量（kg） | 500 |
X、Y、Z軸數顯分辨力 | 0.5μm |
X、Y示值誤差 | E1XY=(1.9＋L/100)μm (其中L為被測長度） |
Z軸升降行程（mm） | 200 |
傳動形式 | X、Y、Z軸均采用滾珠線桿傳動軸的形式 |
攝像機 | 1/2"CCD攝像機 |
變倍鏡頭 | 0.7—4.5X |
視頻總倍率 | 23.5—148X |
物方視場 | 11.1—1.7mm |
電源 | AC 220V 50/60Hz |
功率 | 500W（不含計算機） |
計算機 | 品牌計算機（標配） |
以上測試數據來源于廠家
