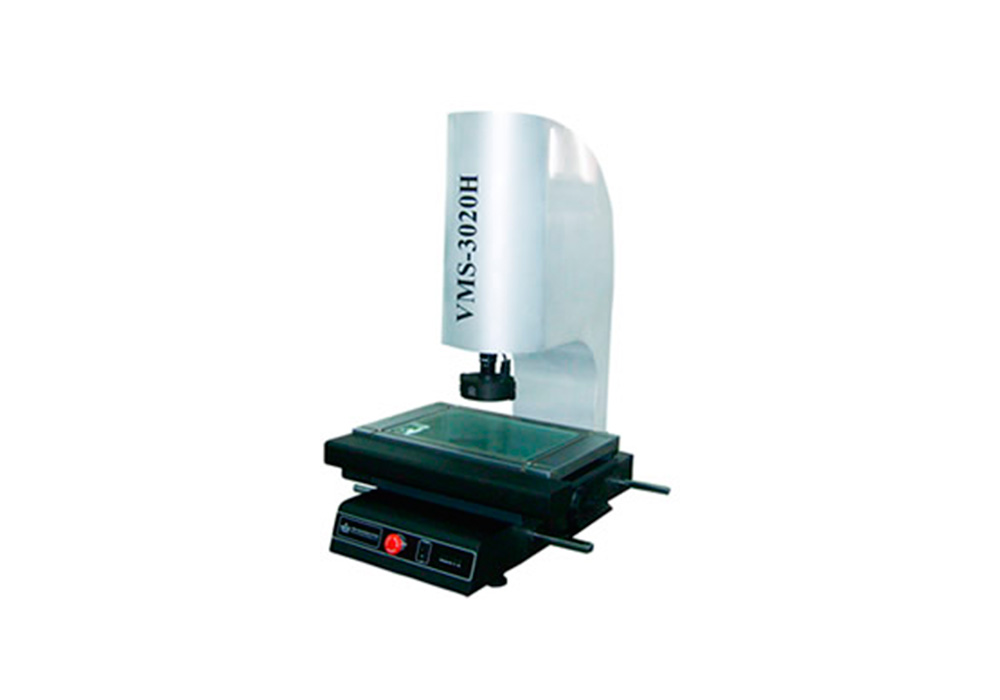

【產品名稱】：VMS-3020H全自動二次元測量儀
【產品規格】：VMS-3020H測量行程為270*170mm，配置高標配同軸光鏡頭一、特點：
1.自主開發QMS3D軟件，可滿足客戶不同測量需求
2.具有快速自動對焦、自動尋邊，強大的編程和自動測量功能
3.采用亞像素細分技術，提高邊界分辨能力
4.配置操縱手柄，亦可軟件程控
5. SPC數據處理分析，大批量治具測量
6. X、Y、Z三軸伺服控制，定位精度高速度快，運行平穩
7. 采用自主開發的嵌入式模塊控制系統，將復雜的控制系統集成于儀器內部，穩定性更高
8. 程控恒流驅動式八區表面冷光光源，可適應復雜的工件測量
9. 可通過激光指示器尋找被測工件的具體位置，快速定位，方便快捷
二、技術參數：
型號 | VMS-3020H | ||||
品牌 | 萬濠 | ||||
金屬臺尺寸(mm) | 500×330 | ||||
玻璃臺尺寸(mm) | 350×250 | ||||
運動行程(mm) | 270×170 | ||||
X、Y、Z數顯分辨力 | 0.5 | ||||
示值誤差(μm) | E1XY=（2.5+L/100）μm(L為被測長度，單位：mm) | ||||
截面原點一致性誤差(μm) | E0≤20 (Z軸升降行程每100mm) | ||||
外形尺寸（mm） | 760×600×900 | ||||
儀器重量（kg） | 168 | ||||
Z軸升降行程 | 150（可訂購至300MM） | ||||
儀器配件 | 1X 鏡筒（標配） | 0.5X 鏡筒（選配） | 工作距離（mm） | ||
變倍鏡頭 | 0.7-4.5X | 0.7-4.5X | |||
附加鏡 | 視頻倍率 | 物方視場(mm) | 視頻倍率 | 物方視場(mm) |
|
0.5X（選配） | 10-64X | 22-3.4 | 5-32X | 44-6.8 | 175 |
1X（標配） | 20-128X | 11.1-1.7 | 10-64X | 22-3.4 | 92 |
2X（選配） | 40-256X | 5.5-0.9 | 20-128X | 11.1-1.7 | 36 |
品牌電腦（標配）、操縱桿（標配） | |||||
影像系統 | 1/2”彩色CCD攝像機；變倍鏡頭：品牌變倍鏡頭（選購件） | ||||
變倍鏡頭倍率：0.7X~4.5X；視頻倍率：20~128X（19.5”顯示器，分辨率1440*900） | |||||
物方視場：11.1mm~1.7m | |||||
電源：AC 220V 50/60Hz. 功率：250W (不包含電腦) | |||||
以上測試數據來源于廠家
